Les pylônes de télécommunications en acier angulaire sont fabriqués à partir d’acier angulaire et sont principalement utilisés pour supporter les antennes des réseaux mobiles, les signaux radio et d’autres applications de communication sans fil. Leur structure treillis ouverte assure une excellente stabilité tout en limitant l’utilisation de matériaux, ce qui contribue à maîtriser les coûts de construction. Ces pylônes sont largement déployés en zones périurbaines et rurales où une couverture de signal fiable et continue est requise.
-

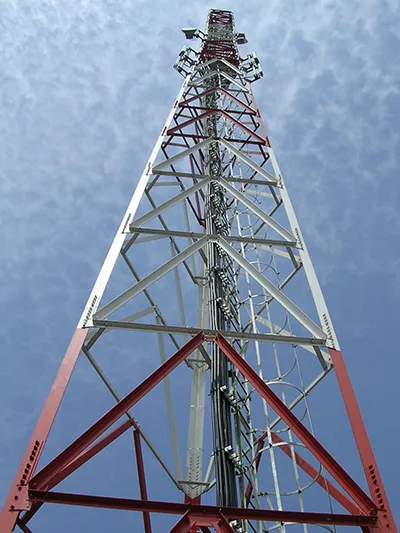

- Pylône de télécommunications en acier angulaire à 3 pieds
- Normes de conception: ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Certification qualité: ISO 9001:2015 ; COC ; rapport d’inspection tierce partie (SGS, BV)
- Boulons & fixations: Grades 8.8 / 6.8 / 4.8; A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034
- Matériau principal: Structure en acier angulaire ou en acier tubulaire
- Hauteur: 5–80 m, personnalisable selon les exigences du projet
- Vitesse de vent de calcul: Jusqu’à 300 km/h, ajustée selon les conditions du site
- Traitement de surface: Galvanisation à chaud ; Revêtement peinture
- Norme de galvanisation: ASTM A123 / ISO 1461
- Durée de vie estimée: Plus de 20 ans
-

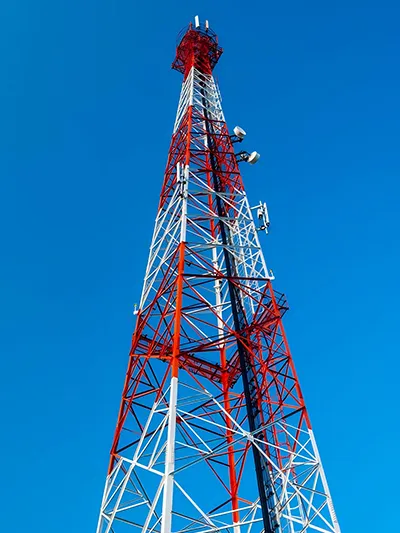

- Pylône de télécommunications en acier angulaire à 4 pieds
- Normes de conception: ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Certification qualité: ISO 9001: 2015; COC; Third Party Inspection Report (SGS,BV)
- Boulons & fixations: Grades 8.8 / 6.8 / 4.8; ASTM A325; DIN 7990, DIN 931, DIN 933; ISO 4032, ISO 4034
- Matériau principal: Acier angulaire
- Hauteur: 5–110 m, personnalisable selon les besoins du projet
- Vitesse de vent de calcul: Jusqu’à 300 km/h, ajustée selon les conditions du site
- Traitement de surface: Galvanisation à chaud ; Revêtement peinture
- Norme de galvanisation: ASTM A123 / ISO 1461
- Durée de vie estimée: Plus de 20 ans
-

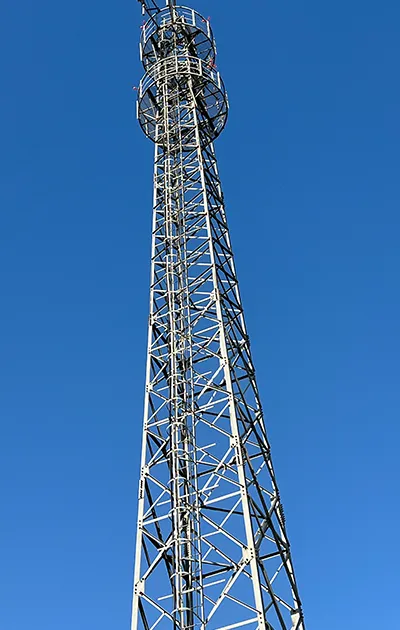

Pylône en acier angulaire à 4 pieds – 50 m
-

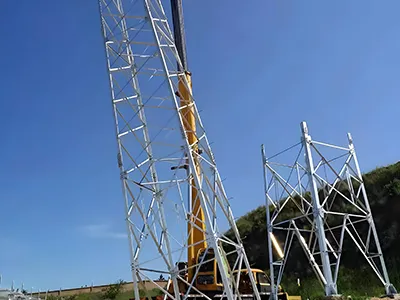

Pylône en acier angulaire à 4 pieds – 40 m -

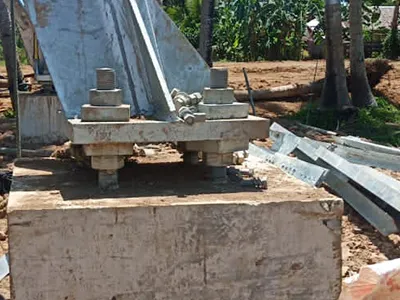

Pylône en acier angulaire à 4 pieds – 60 m
-

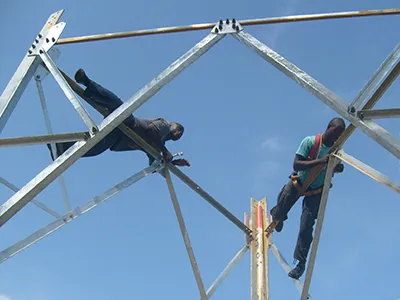

Pylône en acier angulaire à 3 pieds – 50 m -

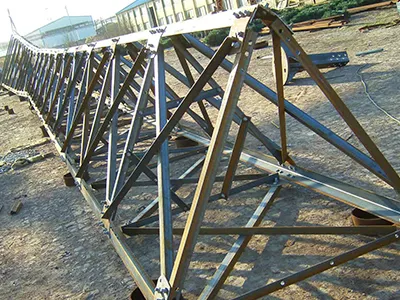

Pylône en acier angulaire à 3 pieds – 60 m
Forte d’une expérience familiale remontant à 1984, Jiayao propose des solutions de pylônes en acier fabriquées avec des matériaux de haute qualité, une galvanisation renforcée et des conceptions conformes aux normes ANSI/TIA et Eurocode. Les structures sont développées pour offrir une résistance élevée au vent et une installation efficace, garantissant des performances fiables dans des environnements variés.
Quels types d’antennes peuvent être installés sur les pylônes de télécommunications en acier angulaire ?
Les pylônes en acier angulaire peuvent accueillir une large variété d’antennes utilisées pour les réseaux mobiles, la transmission de données, la radiodiffusion et les communications sans fil. Les configurations les plus courantes comprennent :
| Type d’antenne | Description |
| Antennes panneaux (antennes sectorielles) | Couramment utilisées pour les réseaux 4G/5G et GSM. Dimensions typiques : 2,52 × 0,265 × 0,13 m et 1,31 × 0,32 × 0,11 m |
| Antennes paraboliques | Principalement utilisées pour les liaisons micro-ondes. Diamètres courants : 0,6 m, 0,9 m, 1,2 m, 1,6 m, 1,8 m, 2,4 m |
| RRU (Remote Radio Unit) | Unités radio généralement d’environ 0,45 × 0,32 × 0,25 m, installées à proximité des antennes pour réduire les pertes de signal |
| Antennes WiFi | Incluent les antennes grillagées, paraboliques directionnelles, Yagi et omnidirectionnelles |
| Autres antennes | Antennes double bande VHF/UHF et antennes d’accord de fréquence pour applications spécifiques |
