Des solutions adaptées sont proposées pour les pylônes autoportants, pylônes monopoles et pylônes haubanés, conçus pour les applications de télécommunications et de transport d’électricité.
Un accompagnement est assuré tout au long du projet afin de garantir la fiabilité et la valeur à long terme des investissements en structures en acier pour les réseaux de télécommunications et de transport d’électricité.
Jiayao propose des solutions de conception de pylônes GSM sur mesure, développées conformément aux normes internationales telles que TIA/EIA-222. Pour les projets exigeant une conformité à TIA/EIA-222-G, les ingénieurs sélectionnent une série de pylônes adaptée depuis la base de données interne, puis réalisent les ajustements spécifiques au projet à l’aide du logiciel ASMTOWER. Lorsqu’aucune conception existante ne peut être adaptée, une nouvelle structure de pylône est développée selon les exigences techniques du projet.

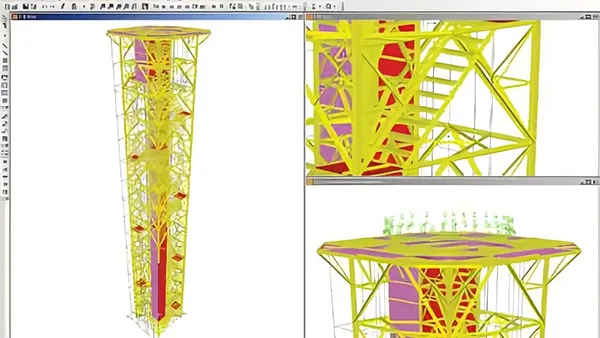

Analyse structurelle assistée par ordinateur
Le logiciel ASMTOWER est utilisé pour la conception des pylônes. Les pylônes en acier pour télécommunications et transport d’électricité sont modélisés comme des structures tridimensionnelles, permettant les vérifications suivantes :
- Détermination des charges selon ANSI/TIA-222-G
- Analyse structurelle complète et calcul des efforts internes
- Évaluation de la capacité des éléments, des ratios de contraintes et d’élancement
- Calcul des exigences pour les boulons de connexion
- Analyse du comportement en déplacement latéral et en torsion
- Calcul des réactions de fondation pour le dimensionnement final
Ce service couvre principalement la personnalisation des couleurs et la sélection du procédé de revêtement, en fonction de l’environnement d’installation et des exigences fonctionnelles de chaque projet.




Personnalisation des couleurs
- Conception des couleurs selon l’environnement
Les teintes de revêtement sont définies en fonction de l’environnement d’installation. Dans les parcs industriels, les pylônes adoptent généralement des couleurs VI d’entreprise telles que le bleu ou le gris. En zones urbaines, des teintes douces comme le beige ou le gris clair sont privilégiées pour une intégration visuelle harmonieuse. Les zones à vocation créative peuvent intégrer des finitions plus décoratives ou des designs spécifiques. - Sélection du revêtement selon la fonction
Dans les environnements à haute température, des revêtements thermo-isolants sont appliqués. En zones côtières, des revêtements fluorocarbonés résistants au sel assurent une protection renforcée contre la corrosion liée à l’air marin et à l’humidité.

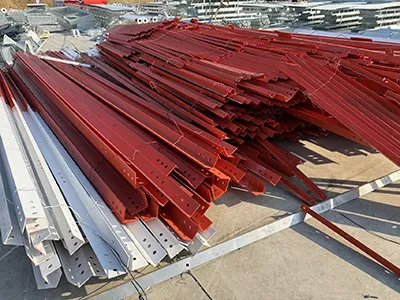

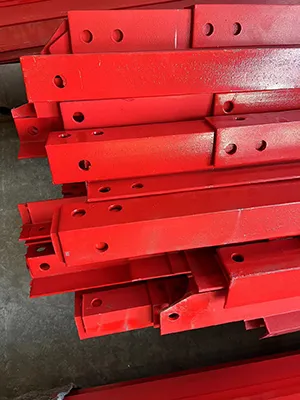

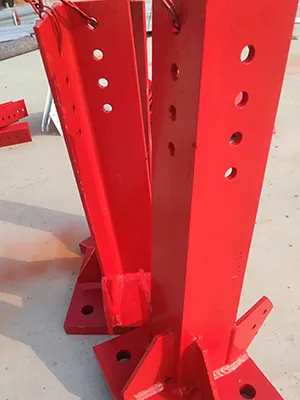

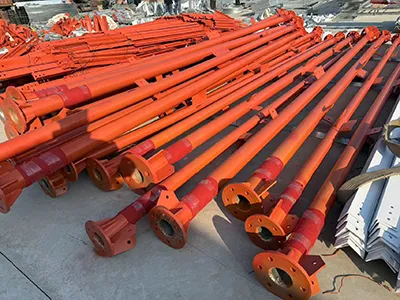

Procédé de revêtement
- Préparation des surfaces
Avant l’application du revêtement, les surfaces métalliques sont soigneusement nettoyées par sablage afin d’éliminer la rouille et les impuretés, conformément au niveau Sa2.5. Les surfaces en béton sont nettoyées à haute pression puis traitées avec un primaire adapté. - Système de revêtement multicouche
Les irrégularités sont d’abord corrigées avec un matériau de rebouchage. Un primaire anticorrosion et une couche intermédiaire sont ensuite appliqués successivement. Une finition en fluorocarbone ou en polyuréthane est appliquée en couche finale afin d’assurer la protection de surface et une apparence uniforme.
La majorité des pylônes de télécommunications et pylônes de transport d’électricité sont fournis avec une galvanisation à chaud combinée à un revêtement de protection. La hauteur et la couleur peuvent être personnalisées, avec un accompagnement de maintenance disponible après livraison.
Support d’installation

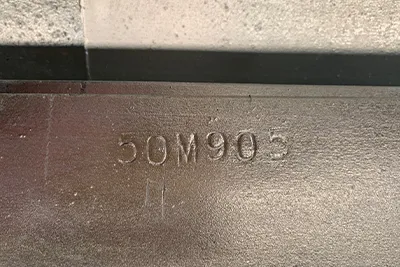

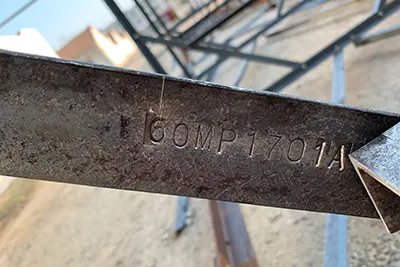

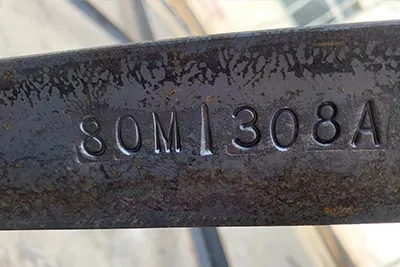

Des plans structurels clairs et détaillés sont fournis pour l’assemblage. Les numéros de pièces indiqués sur les plans correspondent aux marquages présents sur les composants, permettant un montage précis et méthodique directement à partir de la documentation technique.
