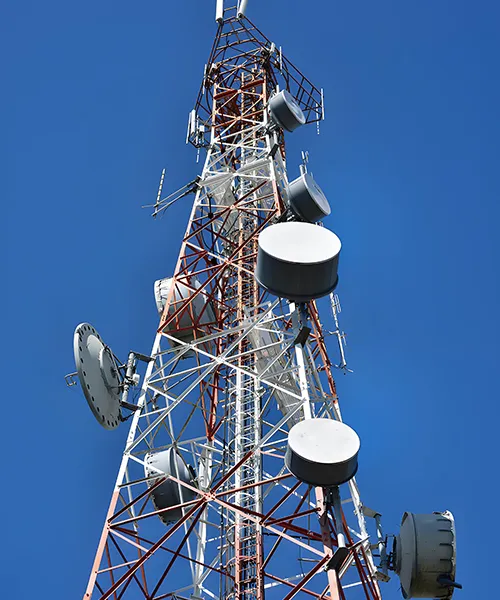

Pylône de communication micro-ondes
Pylône treillis autoportant en acier conçu pour supporter des antennes micro-ondes, disponible en hauteurs de 5 à 200 mètres

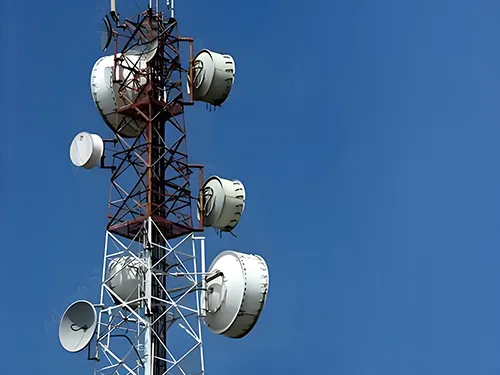

Les pylônes de communication micro-ondes sont des structures en acier destinées à supporter des antennes micro-ondes pour la transmission sans fil longue distance. Ils sont largement utilisés dans les réseaux de télécommunication et de radiodiffusion afin d’assurer la stabilité des liaisons point à point pour les données, la radio et autres signaux sans fil.
Ces pylônes treillis autoportants sont généralement installés en terrain dégagé, sur les toits d’immeubles ou sur des sommets montagneux, selon les besoins de couverture. Les structures porteuses sont conçues pour résister à des vents forts et sont fabriquées en acier d’angle, en tôles d’acier ou en profils tubulaires complets. Tous les composants sont assemblés par boulonnage et traités par galvanisation à chaud après fabrication afin de garantir une protection anticorrosion et une longue durée de service.
- Normes de conception ANSI/TIA-222-G / H / F; EN 1991-1-4; EN 1993-3-1
- Hauteur 5–200 m
- Vitesse de vent de calcul Jusqu’à 300 km/h (selon les exigences du projet)
- Traitement de surface Galvanisation à chaud ; Revêtement peinture
- Conception structurelle
- Spécifications
- Caractéristiques 1
- Projet
- Fabrication
- Structure du pylône
La plupart des structures sont réalisées en profils d’acier d’angle et en tubes d’acier, avec une hauteur généralement comprise entre 15 et 150 mètres selon les besoins du projet. - Plateformes pour antennes

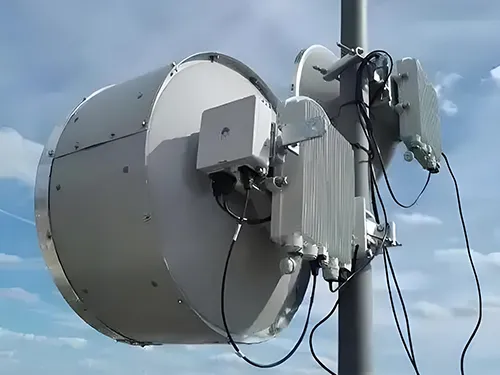

Des plateformes dédiées permettent l’installation d’antennes paraboliques, d’antennes panneaux et d’autres équipements de communication micro-ondes. - Système de protection contre la foudre
Des paratonnerres sont installés au sommet du pylône et l’ensemble de la structure est correctement mis à la terre afin de prévenir les dommages liés à la foudre.
Environnements d’installation typiques
Les pylônes micro-ondes étant conçus pour la transmission longue distance, ils conviennent particulièrement aux zones montagneuses, aux îles et aux régions à terrain complexe.
| Produit | Pylône de télécommunication |
| Type de tour/pylône | Pylône autoportant |
| Épaisseur de glace | 5–10 mm (variable selon la région) |
| Résistance sismique | Jusqu’à une intensité sismique de 8° |
| Température de fonctionnement | −45 °C à +45 °C |
| Déviation verticale | ≤ 1/1000 |
| Fournisseur de matériaux | Baosteel / Shougang Steel / Hansteel / Tangsteel |
| Normes de conception | ANSI/TIA-222-G / H / F ; EN 1991-1-4 ; EN 1993-3-1 |
| Certification | ISO 9001: 2015 ; COC ; Rapport d’inspection tierce partie (SGS, BV) |
| Boulons et fixations | Classe 8.8 / 6.8 / 4.8 ; ASTM A325 ; DIN 7990, DIN 931, DIN 933 ; ISO 4032, ISO 4034 |
| Matériau principal | Acier d’angle ou acier tubulaire |
| Hauteur | 5–200 m |
| Vitesse de vent de calcul | Jusqu’à 300 km/h (selon les exigences du projet) |
| Traitement de surface | Galvanisation à chaud ; Peinture |
| Norme de galvanisation | ASTM A123 / ISO 1461 |
| Durée de vie | Plus de 20 ans |
| Couleur | Finition galvanisée (argent) ou peinture (norme RAL), personnalisable |
| Méthode d’installation | Installation au sol, sur toiture ou en pente |
| Norme de certification | ||
| Normes de conception | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Vitesse de vent en rafale sur 3 secondes Normes nord-américaines (EIA, UBC, CSA) Normes européennes (Eurocode) | |
| Acier de structure | ||
| Nuances | Acier doux | Acier à haute résistance |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Vitesse de vent de conception | Jusqu’à 300 km/h | |
| Déflexion admissible | 0,5–1,0° à la vitesse opérationnelle | |
| Résistance à la traction (MPa) | 360–510 | 470–630 |
| Limite d’élasticité (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Allongement (%) | 20 | 24 |
| Résilience (KV) (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Boulons & écrous | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normes des propriétés mécaniques | ||
| Boulons | ISO 898-1 | |
| Écrous | ISO 898-2 | |
| Rondelles | ISO 7089 / DIN 125 / DIN 9021 | |
| Normes dimensionnelles | ||
| Boulons (dimensions) | DIN 7990,DIN 931,DIN 933 | |
| Écrous (dimensions) | ISO 4032,ISO 4034 | |
| Rondelles (dimensions) | DIN 7989,DIN 127B,ISO 7091 | |
| Soudage | ||
| Méthode | Soudage à l’arc sous protection CO₂ & soudage à l’arc submergé (SAW) | |
| Norme | AWS D1.1 | |
| Galvanisation | ||
| Norme de galvanisation des sections en acier | ISO 1461 or ASTM A123/A123M | |
| Norme de galvanisation des boulons & écrous | ISO 1461 or ASTM A153/A153M | |
Composants principaux
Boulons d’ancrage
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
Climbing Ladder
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Lorsque des antennes de communication sont installées à une hauteur d’environ 30 à 50 mètres, les signaux micro-ondes peuvent parcourir une distance beaucoup plus importante. En conditions normales d’exploitation, la portée peut atteindre environ 10 à 20 kilomètres, ce qui permet d’élargir considérablement la zone de couverture des stations de base et de réduire les zones sans signal. La transmission devient ainsi plus efficace et la communication reste stable même sur de longues distances.
Chaque pylône de communication micro-ondes est équipé d’un système de protection contre la foudre et de mise à la terre qui conduit en toute sécurité le courant de foudre vers le sol. Avec une résistance de mise à la terre ≤ 10 Ω, le système réduit efficacement les risques de dommages liés à la foudre et améliore la sécurité globale d’exploitation.
-

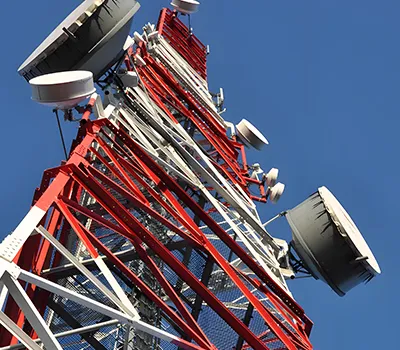

Pylône de communication micro-ondes de 50 m -

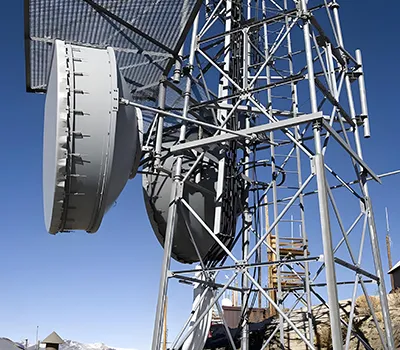

Pylône de communication micro-ondes de 60 m -

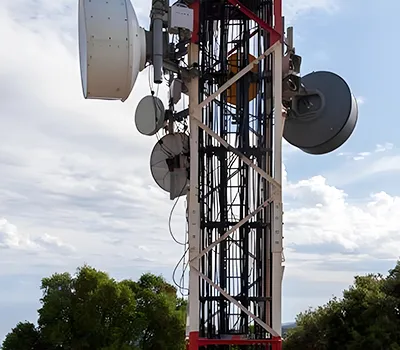

Pylône de communication micro-ondes de 55 m
Découpe laser
La découpe laser est utilisée pour façonner les composants en acier grâce à un faisceau concentré et à l’évacuation assistée des matériaux. Ce procédé garantit une vitesse de coupe élevée et une excellente précision dimensionnelle (jusqu’à ±0,05 mm), tout en limitant l’impact thermique. Cette approche réduit les risques de déformation et assure des arêtes propres et nettes.
Poinçonnage et cisaillage CNC
Les profilés en acier angulaire sont usinés sur des lignes de poinçonnage et de cisaillage à commande CNC. L’alimentation, le positionnement, le poinçonnage et la coupe sont entièrement intégrés, assurant une production fluide et efficace. La précision du contrôle CNC garantit une qualité constante, y compris pour les composants présentant des géométries complexes.
Galvanisation à chaud et protection de surface
Les pylônes bénéficient d’une galvanisation à chaud comme traitement principal anticorrosion, complétée par un revêtement de protection supplémentaire. La couche de zinc protège efficacement l’acier contre la corrosion et les agressions extérieures, tandis que le revêtement améliore la protection de surface et la durabilité globale. Ce traitement combiné permet aux pylônes de maintenir des performances fiables pendant plus de 20 ans, y compris dans des environnements exigeants tels que les zones côtières, les régions montagneuses et les conditions climatiques extrêmes.
Nous proposons également des radômes d’antenne en FRP (plastique renforcé de fibres) ainsi qu’une large gamme d’accessoires pour pylônes de télécommunications.
