Jiayao propose des solutions de conception de pylônes GSM sur mesure, développées conformément aux normes internationales telles que TIA/EIA-222. Pour les projets exigeant une conformité à TIA/EIA-222-G, les ingénieurs sélectionnent une série de pylônes adaptée depuis la base de données interne, puis réalisent les ajustements spécifiques au projet à l’aide du logiciel ASMTOWER. Lorsqu’aucune conception existante ne peut être adaptée, une nouvelle structure de pylône est développée selon les exigences techniques du projet.

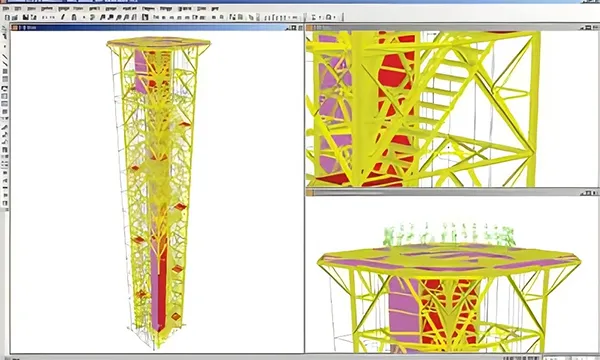

Analyse structurelle assistée par ordinateur
Le logiciel ASMTOWER est utilisé pour la conception des pylônes. Les pylônes en acier pour télécommunications et transport d’électricité sont modélisés comme des structures tridimensionnelles, permettant les vérifications suivantes :
- Détermination des charges selon ANSI/TIA-222-G
- Analyse structurelle complète et calcul des efforts internes
- Évaluation de la capacité des éléments, des ratios de contraintes et d’élancement
- Calcul des exigences pour les boulons de connexion
- Analyse du comportement en déplacement latéral et en torsion

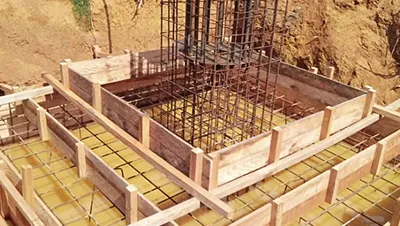

- Calcul des réactions de fondation pour le dimensionnement final
Normes de sélection des matières premières
- Q235 : Recommandé pour les pylônes légers et de charge moyenne
- Q355 / Q420 : Utilisé pour les pylônes de grande hauteur ou les structures à longue portée
- Q355 / Q420 : Nuances courantes pour les sections tubulaires soudées coniques
| Norme de certification | ||
| Code de conception | TIA/EIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 ; vitesse de vent en rafale sur 3 secondes ; normes nord-américaines (EIA, UBC, CSA) ; normes européennes (Eurocode) | |
| Acier de structure | ||
| Nuances | Acier doux | Acier à haute résistance |
| GB/T 700: Q235B, Q235C, Q235D | GB/T1591: Q355B, Q355C, Q355D, Q420B | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| Vitesse de vent de calcul | Jusqu’à 300 km/h | |
| Déflexion admissible | 0,5–1,0° à la vitesse opérationnelle | |
| Résistance à la traction (MPa) | 360–510 | 470–630 |
| Limite d’élasticité (t ≤ 16 mm) (MPa) | 235 | 355/420 |
| Allongement (%) | 20 | 24 |
| Résilience (KV) (J) | 27 (20°C) - Q235B / S235JR | 27 (20°C) - Q355B / S355JR |
| 27 (0°C) - Q235C / S235J0 | 27 (0°C) - Q355C / S355J0 | |
| 27 (−20°C) - Q235D / S235J2 | 27 (−20°C) - Q355D / S355J2 | |
| Boulons & écrous | ||
| Classe | Grade 4.8, 6.8, 8.8 | |
| Normes des propriétés mécaniques | ||
| 1 Boulons | ISO 898-1 | |
| 2 Écrous | ISO 898-2 | |
| 3 Rondelles | ISO 6507-1 | |
| Normes dimensionnelles | ||
| 1 Boulons | DIN7990, DIN931, DIN933 | |
| 2 Écrous | ISO4032, ISO4034 | |
| 3 Rondelles | DIN7989, DIN127B, ISO7091 | |
| Soudage | ||
| Méthode | Soudage à l’arc sous protection CO₂ & soudage à l’arc submergé (SAW) | |
| Norme | AWS D1.1 | |
| Galvanisation | ||
| Norme de galvanisation des sections en acier | ISO 1461 or ASTM A123 | |
| Norme de galvanisation des boulons & écrous | ISO 1461 or ASTM A153 | |

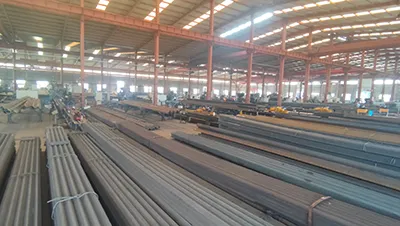

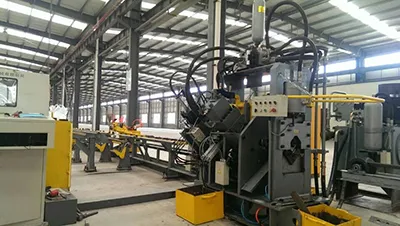

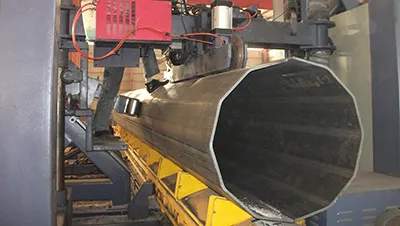

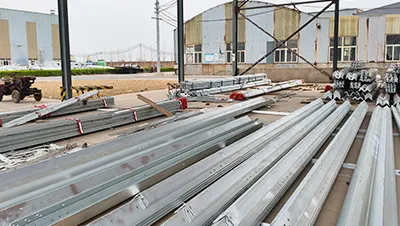

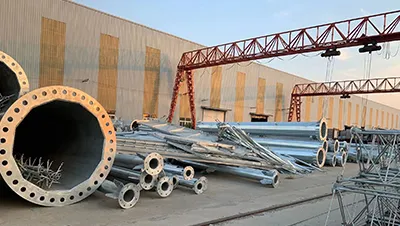

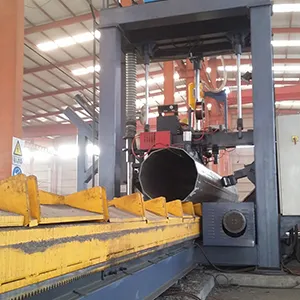

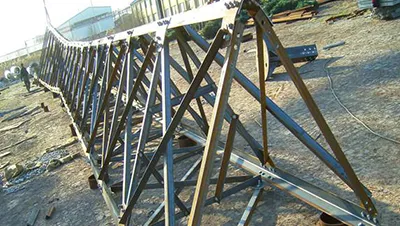

L’atelier de fabrication est spécialisé dans la production de pylônes de lignes de transport d’électricité et de pylônes de télécommunications, avec l’ensemble des certifications et licences de fabrication requises pour les pylônes de transport et les pylônes de communication micro-ondes. Avec une capacité de production annuelle de 60 000 tonnes, l’atelier s’appuie sur des équipements avancés de fabrication et de contrôle, intégrant un haut niveau d’automatisation et de maîtrise des processus.

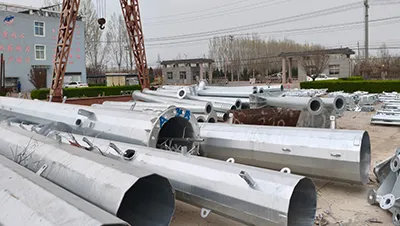

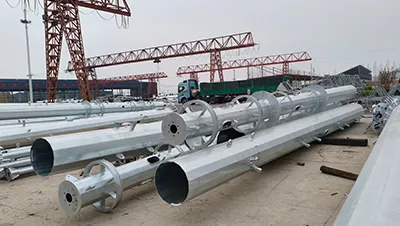

L’atelier de galvanisation fonctionne à grande échelle en Chine et s’appuie sur une ligne de galvanisation à chaud automatisée garantissant une production stable et régulière. Les revêtements obtenus assurent une protection de surface renforcée, une résistance fiable à la corrosion et une finition propre et uniforme.

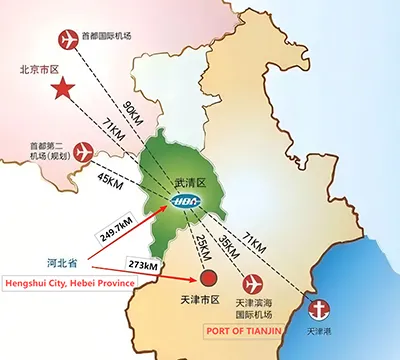

Jiayao est implantée à Hengshui, dans la province du Hebei, avec un accès pratique aux principaux axes de transport. Le port de Tianjin, l’un des ports maritimes majeurs de Chine, se situe à seulement deux heures de route, garantissant une logistique efficace et des expéditions fiables pour les projets internationaux.

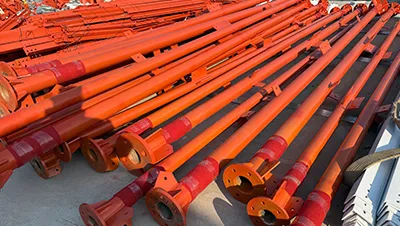

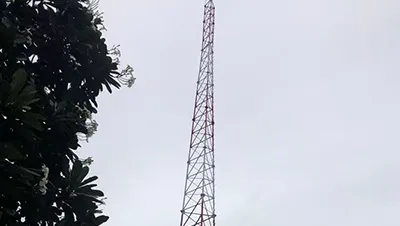

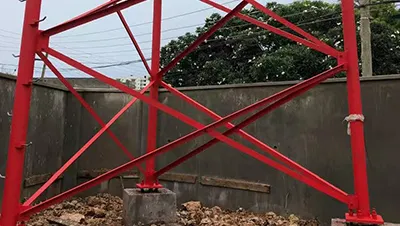

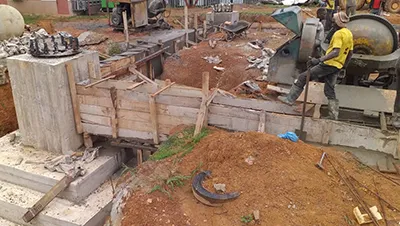

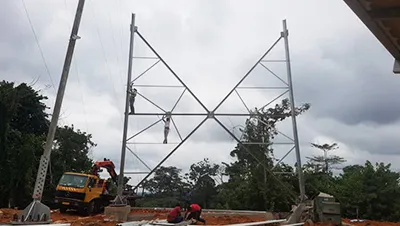

Kenya : pylône en acier tubulaire à trois pieds, hauteur 50 mètres
Gabon : pylône en acier angulaire à quatre pieds, hauteur 105 mètres
Chili : pylône en acier angulaire à trois pieds, hauteur 60 mètres
