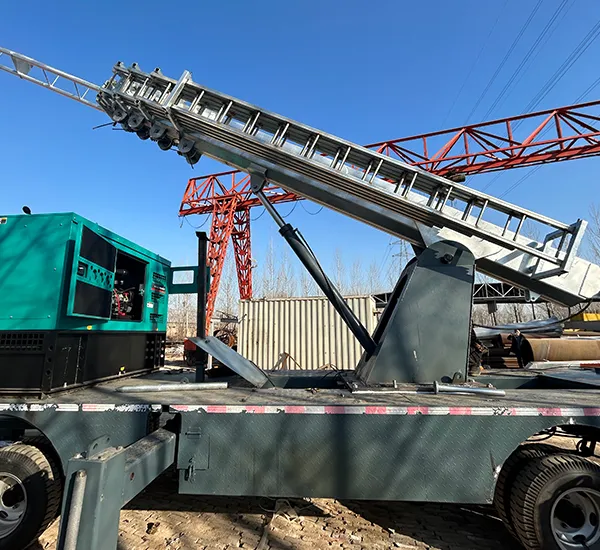

Cell On Wheels (COW) / Pylône télescopique portable de communication
Système mobile à déploiement rapide monté sur remorque ou châssis de véhicule, équipé d’un pylône télescopique en acier extensible jusqu’à 30 mètres
Les systèmes Cell On Wheels (COW), également appelés pylônes télescopiques portables de communication, sont des structures mobiles installées sur remorque ou véhicule et utilisées lorsque la couverture réseau doit être mise en place rapidement sur site. Le mât télescopique en acier peut être déployé à la hauteur requise, généralement jusqu’à 30 mètres, grâce à une commande simple. Cela permet d’établir une couverture temporaire avec rapidité et efficacité.
Ces systèmes mobiles sont largement utilisés pour les interventions d’urgence, l’extension temporaire de réseau, les événements en plein air, la gestion de catastrophes et les besoins de communication dans des zones isolées ou difficiles d’accès. Les unités COW peuvent supporter des antennes, mais aussi servir de structure temporaire pour des travaux en hauteur ou un appui signal lorsqu’un pylône fixe n’est pas envisageable.
- Normes de conception ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Hauteur 5–30 m, personnalisable
- Vitesse de vent de calcul Jusqu’à 300 km/h, selon les conditions du site
- Traitement de surface Galvanisation à chaud ; Revêtement peinture
- Conception structurelle
- Spécifications
- Caractéristiques 1
- Projet
- Fabrication
Un système COW comprend plusieurs composants essentiels garantissant sécurité, mobilité et rapidité de déploiement.
- Châssis mobile avec roues
Le châssis supporte l’ensemble du système télescopique et permet un transport facile entre différents sites. - Mât télescopique
Conçu pour le transport routier, il peut être déployé à une hauteur de travail de 25 à 30 mètres selon les besoins du projet. - Système de levage et de support
Le déploiement est assuré par un système hydraulique pouvant être commandé à distance ou directement depuis le véhicule, facilitant les opérations sur site. - Système de haubanage
Une fois déployé, le mât est stabilisé par des haubans garantissant une tenue sûre pendant l’exploitation. - Protection contre la foudre et mise à la terre
Le système de mise à la terre redirige le courant en cas de foudre afin de protéger l’équipement et la station mobile. - Solutions d’alimentation en option

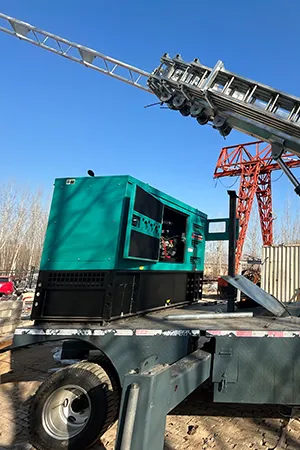

Compatible avec différentes sources d’énergie : réseau électrique, groupe électrogène diesel, énergie solaire ou éolienne.
| Produit | Pylône de télécommunication |
| Type de tour/pylône | Pylône télescopique |
| Norme de conception | ANSI/TIA-222-G/H/F ; EN 1991-1-4 ; EN 1993-3-1 |
| Certification | ISO 9001: 2015 ; COC ; Rapport d’inspection tierce partie (SGS, BV) |
| Boulons et fixations | Classe 8.8 / 6.8 / 4.8 ; ASTM A325 ; DIN 7990 ; DIN 931 ; DIN 933 ; ISO 4032 ; ISO 4034 |
| Matériau principal | Acier tubulaire ou tôle d’acier |
| Hauteur | 5–30 m, personnalisable |
| Vitesse de vent de calcul | Jusqu’à 300 km/h, selon les conditions du site |
| Traitement de surface | Galvanisation à chaud ; Peinture |
| Norme de galvanisation | ASTM A123 / ISO 1461 |
| Durée de service | Plus de 20 ans |
| Options de couleur | Finition galvanisée argentée ou peinture RAL personnalisée |
| Norme de certification | ||
| Normes de conception | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Vitesse de vent en rafale sur 3 secondes Normes nord-américaines (EIA, UBC, CSA) Normes européennes (Eurocode) | |
| Acier de structure | ||
| Nuances | Acier doux | Acier à haute résistance |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Vitesse de vent de conception | Jusqu’à 300 km/h | |
| Déflexion admissible | 0,5–1,0° à la vitesse opérationnelle | |
| Résistance à la traction (MPa) | 360–510 | 470–630 |
| Limite d’élasticité (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Allongement (%) | 20 | 24 |
| Résilience (KV) (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Boulons & écrous | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normes des propriétés mécaniques | ||
| Boulons | ISO 898-1 | |
| Écrous | ISO 898-2 | |
| Rondelles | ISO 7089 / DIN 125 / DIN 9021 | |
| Normes dimensionnelles | ||
| Boulons (dimensions) | DIN 7990,DIN 931,DIN 933 | |
| Écrous (dimensions) | ISO 4032,ISO 4034 | |
| Rondelles (dimensions) | DIN 7989,DIN 127B,ISO 7091 | |
| Soudage | ||
| Méthode | Soudage à l’arc sous protection CO₂ & soudage à l’arc submergé (SAW) | |
| Norme | AWS D1.1 | |
| Galvanisation | ||
| Norme de galvanisation des sections en acier | ISO 1461 or ASTM A123/A123M | |
| Norme de galvanisation des boulons & écrous | ISO 1461 or ASTM A153/A153M | |
Composants principaux
Boulons d’ancrage
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
Climbing Ladder
Copper Lightning Rod
Grating Platform and Mesh Platform
Hydraulic Support System
Hydraulic Control Box
Remote Control Pendant
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.

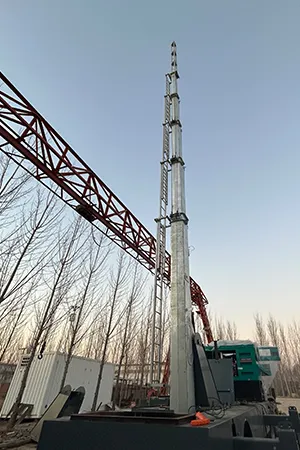

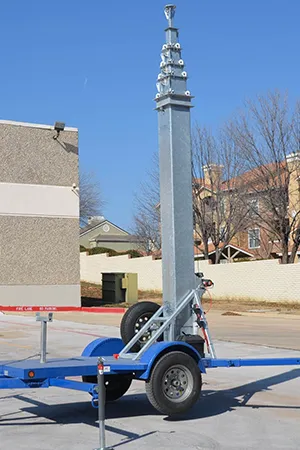

Les pylônes télescopiques portables de communication sont faciles à déplacer et peuvent être installés rapidement sur site. Ils conviennent aux emplacements temporaires, aux chantiers mobiles et aux opérations nécessitant une couverture réseau sans travaux d’installation prolongés.
Les systèmes COW sont couramment utilisés comme stations de base mobiles de télécommunication, offrant un support de signal stable tout en intégrant une protection contre la foudre pour une exploitation plus sûre sur le terrain.

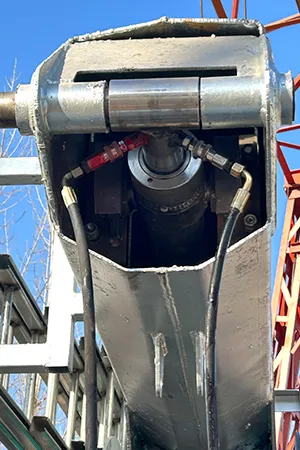

Équipé d’un système hydraulique de levage et de stabilisation conçu pour une installation rapide et un déploiement immédiat, l’ensemble assure un levage stable, un positionnement précis et une utilisation simple, permettant de relever et de sécuriser la tour de télécommunication de manière sûre et efficace.
Sa grande adaptabilité permet au système COW d’être utilisé pour les communications d’urgence, la couverture réseau temporaire et les missions de communication discrètes, lorsque les tours fixes ne sont pas adaptées ou indisponibles.
-

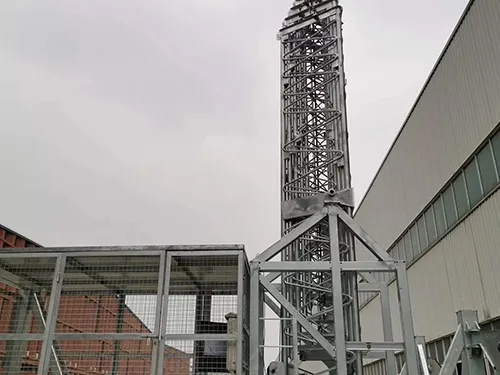

Pylônes télescopiques portables COW de 30 m -

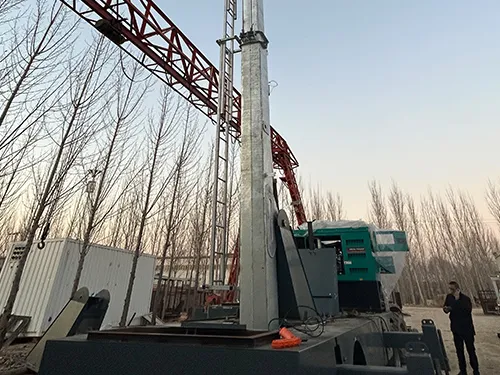

Pylônes télescopiques portables COW de 25 m -

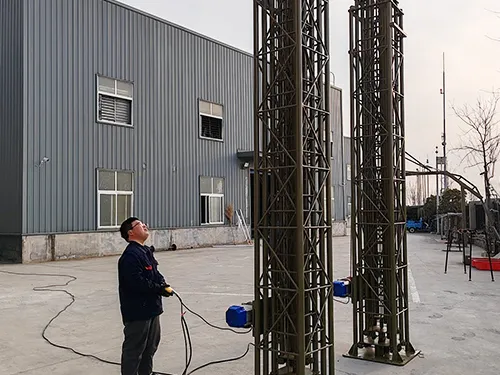

Pylônes télescopiques portables COW de 20 m
Découpe laser
La découpe laser est utilisée pour façonner les composants en acier grâce à un faisceau concentré et à l’évacuation assistée des matériaux. Ce procédé garantit une vitesse de coupe élevée et une excellente précision dimensionnelle (jusqu’à ±0,05 mm), tout en limitant l’impact thermique. Cette approche réduit les risques de déformation et assure des arêtes propres et nettes.
Poinçonnage et cisaillage CNC
Les profilés en acier angulaire sont usinés sur des lignes de poinçonnage et de cisaillage à commande CNC. L’alimentation, le positionnement, le poinçonnage et la coupe sont entièrement intégrés, assurant une production fluide et efficace. La précision du contrôle CNC garantit une qualité constante, y compris pour les composants présentant des géométries complexes.
Galvanisation à chaud et protection de surface
Les pylônes bénéficient d’une galvanisation à chaud comme traitement principal anticorrosion, complétée par un revêtement de protection supplémentaire. La couche de zinc protège efficacement l’acier contre la corrosion et les agressions extérieures, tandis que le revêtement améliore la protection de surface et la durabilité globale. Ce traitement combiné permet aux pylônes de maintenir des performances fiables pendant plus de 20 ans, y compris dans des environnements exigeants tels que les zones côtières, les régions montagneuses et les conditions climatiques extrêmes.
Nous proposons également des radômes d’antenne en FRP (plastique renforcé de fibres) ainsi qu’une large gamme d’accessoires pour pylônes de télécommunications.
