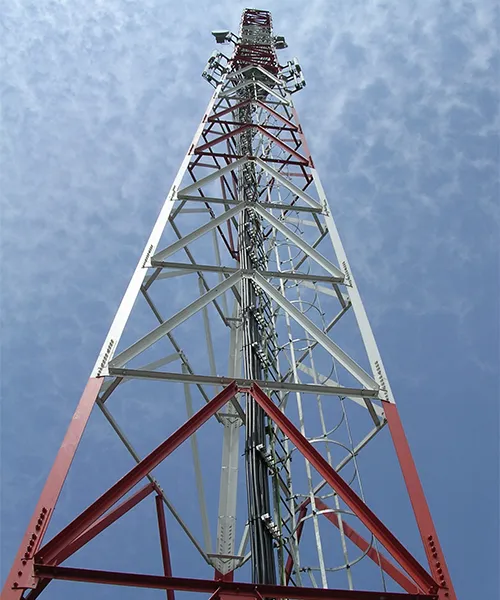

Pylône de télécommunications en acier angulaire à 3 pieds
Les pylônes autoportants fabriqués à partir de profils en acier angulaire sont utilisés comme pylônes de télécommunications, avec des hauteurs comprises entre 5 et 80 mètres.
Les pylônes en acier angulaire à 3 pieds reposent sur trois montants en acier angulaire formant une configuration triangulaire et assemblés par boulonnage. Les plaques d’acier et les éléments de connexion renforcent la stabilité globale et la résistance aux charges de vent élevées. Grâce à leur structure rigide et fiable, ces pylônes sont largement déployés en zones périurbaines et rurales éloignées pour assurer une couverture de communication stable.
- Normes de conception ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Hauteur 5–80 m, personnalisable selon les exigences du projet
- Vitesse de vent de calcul Jusqu’à 300 km/h, ajustée selon les conditions du site
- Traitement de surface Galvanisation à chaud ; Revêtement peinture
- Conception structurelle
- Spécifications
- Caractéristiques 1
- Projet
- Fabrication
- Configuration à trois pieds
La structure repose sur une géométrie triangulaire équilatérale. Les trois montants en acier angulaire sont disposés à 120° et reliés par des éléments horizontaux et diagonaux, formant une structure spatiale rigide assurant une excellente stabilité. - Méthode d’assemblage
Les composants du pylône à 3 pieds sont assemblés par connexions boulonnées. Cette conception facilite le transport et permet un montage rapide sur site, sans nécessiter de procédés de soudage complexes. - Conception des fondations
Selon les conditions du sol, une fondation radier trilobée ou des semelles indépendantes sont utilisées afin d’équilibrer efficacement les charges horizontales et de garantir la stabilité structurelle à long terme.
Environnements d’installation typiques
Les terrains plats avec une capacité portante stable sont privilégiés. Grâce à sa conception économique et à sa facilité d’installation, ce type de pylône est largement utilisé en zones périurbaines et rurales, notamment lorsque de larges zones de couverture sont requises.
| Produit | Pylône de télécommunications |
| Type de pylône | Pylône autoportant |
| Normes de conception | ANSI/TIA-222-G/H/F ; EN 1991-1-4 ; EN 1993-3-1 |
| Certifications qualité | ISO 9001:2015 ; COC ; Rapport d’inspection par organisme tiers (SGS, BV) |
| Boulons & fixations | Classes 8.8 / 6.8 / 4.8 ; A325 ; DIN 7990, DIN 931, DIN 933 ; ISO 4032, ISO 4034 |
| Matériau principal | Acier angulaire |
| Hauteur | 5–80 m, personnalisable selon le projet |
| Vitesse de vent de calcul | Jusqu’à 300 km/h, ajustée selon le site |
| Traitement de surface | Galvanisation à chaud ; Revêtement peinture |
| Norme de galvanisation | ASTM A123 / ISO 1461 |
| Durée de vie prévue | Plus de 20 ans |
| Options de couleur | Argent (galvanisé) ou finition peinte, système RAL, personnalisable |
| Résistance sismique | Jusqu’à une intensité de 8° |
| Température de fonctionnement | -35°C à +45°C |
| Plateformes de travail / repos | 1–3 pcs |
| Supports d’antennes | 3–18 pcs |
| Supports paraboliques | 3–18 pcs |
| Caractéristiques principales | Emprise au sol réduite ; apparence soignée ; performance stable |
| Norme de certification | ||
| Normes de conception | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Vitesse de vent en rafale sur 3 secondes Normes nord-américaines (EIA, UBC, CSA) Normes européennes (Eurocode) | |
| Acier de structure | ||
| Nuances | Acier doux | Acier à haute résistance |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Vitesse de vent de calcul | Jusqu’à 300 km/h | |
| Déflexion admissible | 0,5–1,0° à la vitesse opérationnelle | |
| Résistance à la traction (MPa) | 360–510 | 470–630 |
| Limite d’élasticité (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Allongement (%) | 20 | 24 |
| Résilience (KV) (J) |
27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Boulons & écrous | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normes des propriétés mécaniques | ||
| Boulons | ISO 898-1 | |
| Écrous | ISO 898-2 | |
| Rondelles | ISO 7089 / DIN 125 / DIN 9021 | |
| Normes dimensionnelles | ||
| Boulons (dimensions) | DIN 7990,DIN 931,DIN 933 | |
| Écrous (dimensions) | ISO 4032,ISO 4034 | |
| Rondelles (dimensions) | DIN 7989,DIN 127B,ISO 7091 | |
| Soudage | ||
| Méthode | Soudage à l’arc sous protection CO₂ & soudage à l’arc submergé (SAW) | |
| Norme | AWS D1.1 | |
| Galvanisation | ||
| Norme de galvanisation des sections en acier | ISO 1461 or ASTM A123/A123M | |
| Norme de galvanisation des boulons & écrous | ISO 1461 or ASTM A153/A153M | |
Composants principaux
Boulons d’ancrage
Antenna Mounting Bracket
Copper Grounding Components
Connection Plates
Antenna Mast
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
Climbing Ladder
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.

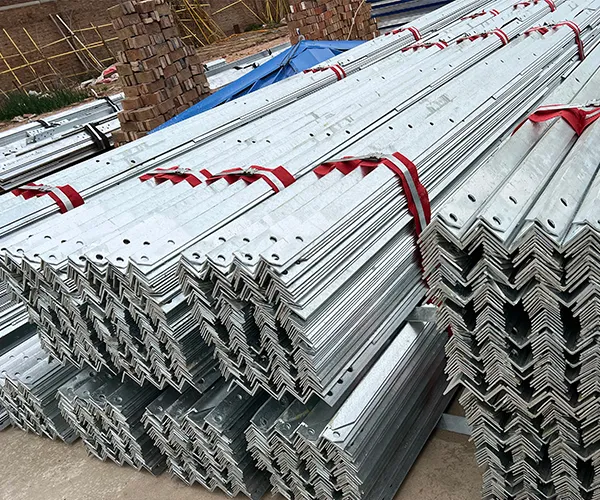

Résistance élevée au vent
- Résistance élevée au vent
La structure treillis, associée à des assemblages renforcés en acier angulaire, assure une stabilité fiable et contribue à maintenir une transmission de signal stable dans des conditions climatiques exigeantes. - Résistance mécanique et durabilité
L’ossature en acier angulaire offre une rigidité structurelle élevée. La galvanisation à chaud de l’ensemble des surfaces garantit une protection efficace contre la corrosion et une longue durée de service.

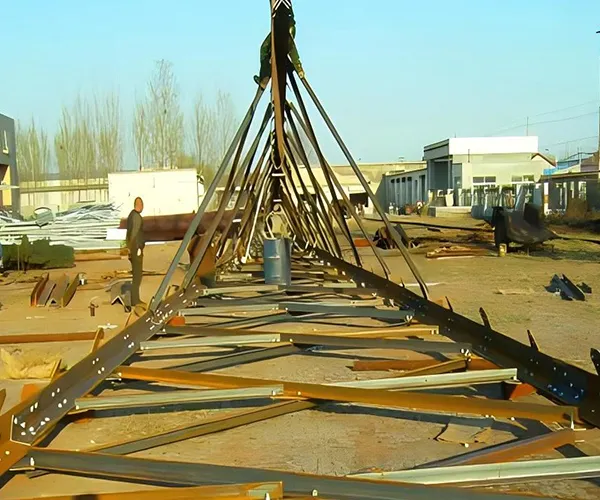

Efficacité économique
- Choix de matériau rentable
L’acier angulaire associe un coût maîtrisé à une performance structurelle fiable, convenant aux projets en zones urbaines comme en zones rurales. - Installation simplifiée et maintenance réduite
La conception modulaire facilite l’assemblage, réduit la durée des travaux de fondation et limite les besoins de maintenance à long terme.

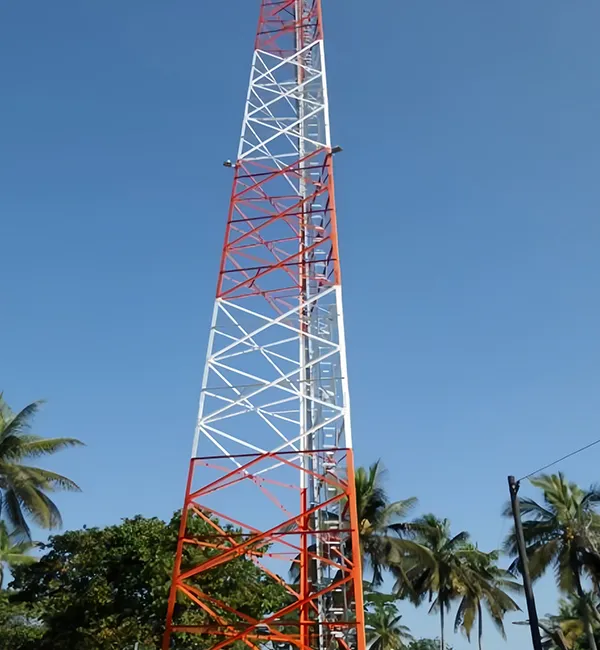

Applications et adaptabilité
- Adaptation à divers environnements
Les pylônes en acier angulaire à 3 pieds conviennent aux zones rurales, aux villes, aux terrains ouverts, aux régions vallonnées et montagneuses, ainsi qu’aux configurations temporaires de communication. Ces structures sont adaptées aux sites nécessitant un impact visuel limité et aux emplacements présentant des contraintes d’accès. - Performance technique fiable
Grâce à une conception structurelle éprouvée, ces pylônes offrent une rigidité élevée et une capacité de charge stable. Ils sont conçus pour fonctionner efficacement dans des environnements complexes et peuvent accueillir différents équipements de communication selon les exigences du projet.
-

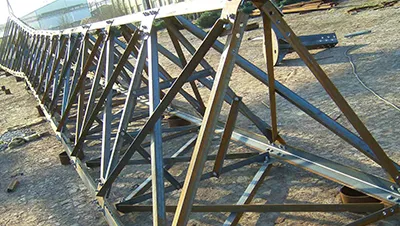

Pylône en acier angulaire à 3 pieds – 60 m -

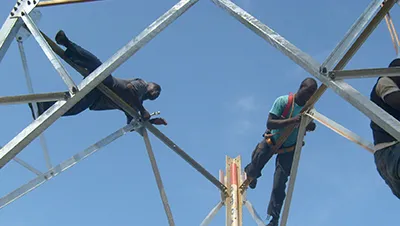

Pylône en acier angulaire à 3 pieds – 50 m -

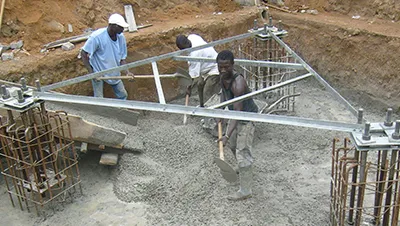

Pylône en acier angulaire à 3 pieds – 22 m
Découpe laser
La découpe laser est utilisée pour façonner les composants en acier grâce à un faisceau concentré et à l’évacuation assistée des matériaux. Ce procédé garantit une vitesse de coupe élevée et une excellente précision dimensionnelle (jusqu’à ±0,05 mm), tout en limitant l’impact thermique. Cette approche réduit les risques de déformation et assure des arêtes propres et nettes.
Poinçonnage et cisaillage CNC
Les profilés en acier angulaire sont usinés sur des lignes de poinçonnage et de cisaillage à commande CNC. L’alimentation, le positionnement, le poinçonnage et la coupe sont entièrement intégrés, assurant une production fluide et efficace. La précision du contrôle CNC garantit une qualité constante, y compris pour les composants présentant des géométries complexes.
Galvanisation à chaud et protection de surface
Les pylônes bénéficient d’une galvanisation à chaud comme traitement principal anticorrosion, complétée par un revêtement de protection supplémentaire. La couche de zinc protège efficacement l’acier contre la corrosion et les agressions extérieures, tandis que le revêtement améliore la protection de surface et la durabilité globale. Ce traitement combiné permet aux pylônes de maintenir des performances fiables pendant plus de 20 ans, y compris dans des environnements exigeants tels que les zones côtières, les régions montagneuses et les conditions climatiques extrêmes.
Nous proposons également des radômes d’antenne en FRP (plastique renforcé de fibres) ainsi qu’une large gamme d’accessoires pour pylônes de télécommunications.
Quels types d’antennes peuvent être installés sur les pylônes de télécommunications en acier angulaire ?
Les pylônes en acier angulaire peuvent accueillir une large variété d’antennes utilisées pour les réseaux mobiles, la transmission de données, la radiodiffusion et les communications sans fil. Les configurations les plus courantes comprennent :
| Type d’antenne | Description |
| Antennes panneaux (antennes sectorielles) | Couramment utilisées pour les réseaux 4G/5G et GSM. Dimensions typiques : 2,52 × 0,265 × 0,13 m et 1,31 × 0,32 × 0,11 m |
| Antennes paraboliques | Principalement utilisées pour les liaisons micro-ondes. Diamètres courants : 0,6 m, 0,9 m, 1,2 m, 1,6 m, 1,8 m, 2,4 m |
| RRU (Remote Radio Unit) | Unités radio généralement d’environ 0,45 × 0,32 × 0,25 m, installées à proximité des antennes pour réduire les pertes de signal |
| Antennes WiFi | Incluent les antennes grillagées, paraboliques directionnelles, Yagi et omnidirectionnelles |
| Autres antennes | Antennes double bande VHF/UHF et antennes d’accord de fréquence pour applications spécifiques |
