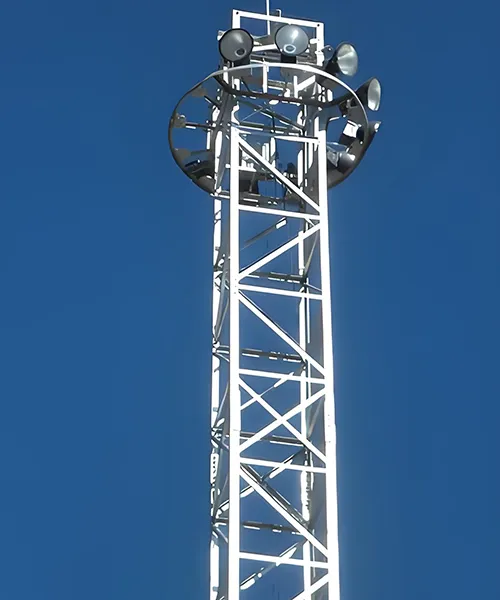

Mât d’éclairage en acier angulaire à 4 pieds
Mât treillis en acier autoportant conçu pour les applications d’éclairage grande hauteur, disponible en hauteurs de 5 à 40 mètres.
Le mât d’éclairage en acier angulaire à 4 pieds est fabriqué à partir de cornières galvanisées à chaud ou d’acier tubulaire, sélectionnés pour leur durabilité en environnement extérieur. La structure résiste efficacement aux charges de vent et aux sollicitations sismiques, même en sites exposés. Son système électrique alimente les projecteurs et assure une distribution stable de l’énergie, garantissant un éclairage uniforme sur de vastes zones de travail. La plateforme supérieure permet l’installation de luminaires réglables selon les besoins de couverture.
- Normes de conception ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
- Hauteur 5–40 m, selon les conditions de conception
- Vitesse de vent de calcul 0 km/h – 300 km/h, selon les conditions de conception
- Traitement de surface Galvanisation à chaud ; Revêtement peinture
- Conception structurelle
- Spécifications
- Caractéristiques 1
- Projet
- Fabrication
- Structure principale

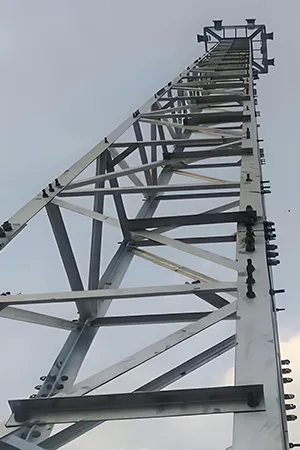

Composée de quatre montants verticaux en acier angulaire reliés par des contreventements diagonaux et horizontaux formant un treillis spatial. Les sections courantes varient de 0,6 m × 0,6 m à 1,0 m × 1,0 m, avec des hauteurs généralement comprises entre 15 et 40 mètres. - Méthode d’assemblage
Conception entièrement boulonnée pour faciliter le transport et le montage sur site. Les pieds utilisent des connexions par emboîtement renforcées par des plaques de gousset. Résistance au vent jusqu’au niveau 12 de l’échelle de Beaufort (≈ 37,9 m/s). - Protection de surface
Épaisseur de galvanisation ≥ 85 μm (≥ 90 μm pour applications côtières). Les zones de soudure sont protégées par une peinture époxy anticorrosion. Durée de vie estimée : 20 à 30 ans. - Performance en environnement extrême
Conçue pour une intensité sismique de niveau 8. Fondations en béton C35 avec boulons d’ancrage M24 intégrés. Moment anti-renversement minimum ≥ 80 kN•m³.
- Type fixe
Équipé d’une échelle interne et d’une plateforme de maintenance supérieure, adapté à l’éclairage permanent de zones industrielles, ports et centres logistiques. - Type à système de levage
Doté d’un système manuel ou électrique permettant d’élever le cadre d’éclairage à 15–25 m pour faciliter la maintenance. En environnement ferroviaire, le cadre peut être aligné avec les voies. - Type à bras rotatif
Rotation 0–90° pour un éclairage directionnel adapté aux configurations spécifiques.
- Installations industrielles

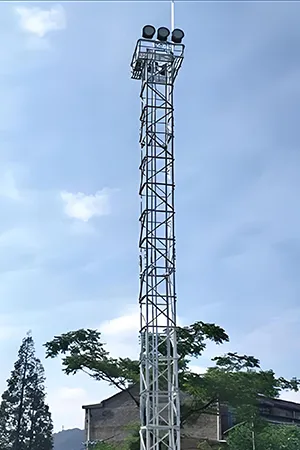

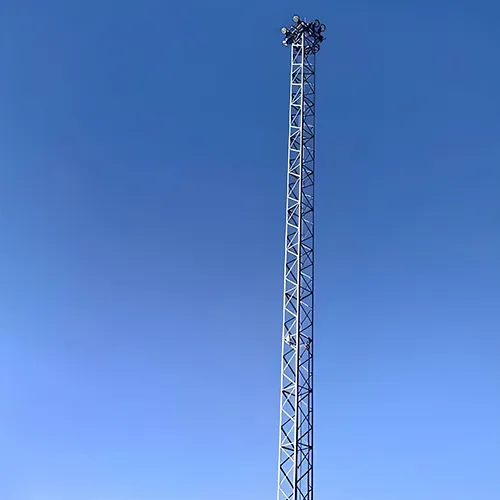

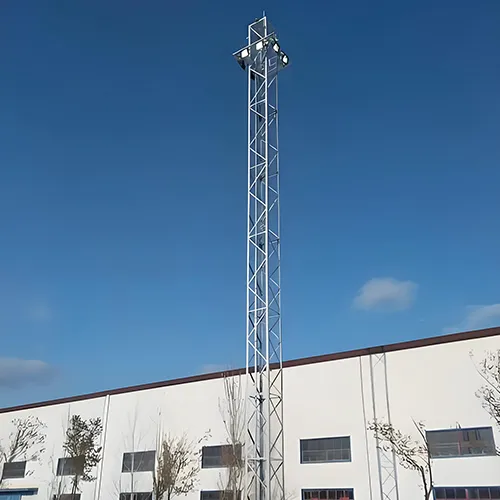

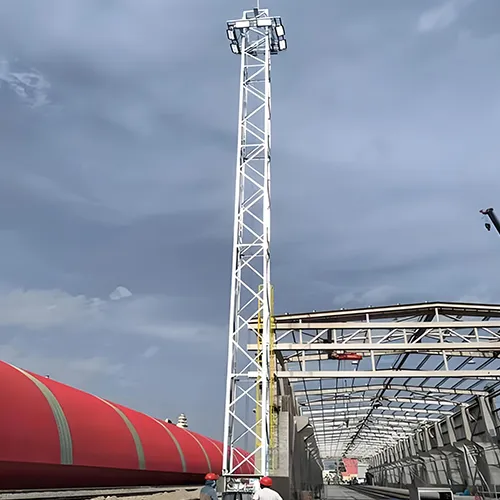

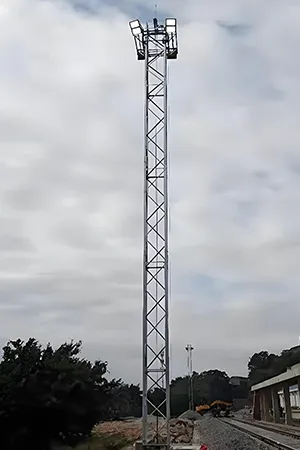

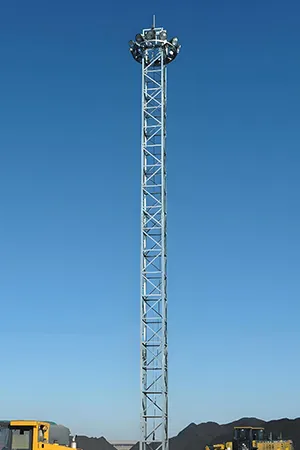

Utilisé dans les centrales électriques, parcs logistiques et triages ferroviaires. Un mât treillis de 21,5 m peut éclairer des zones étendues comme des dépôts de charbon ou des aires portuaires. - Installations spéciales
En zone de protection de sous-station, le mât peut servir de paratonnerre. Un modèle 25 m GFL2-5, par exemple, offre un rayon de protection allant jusqu’à 60 m grâce à sa structure à quatre pieds.
| Produit | Mât d’éclairage |
| Type de tour | Tour autoportante |
| Normes | ANSI/TIA-222-G/H/F ; EN 1991-1-4 & EN 1993-3-1 |
| Certification | ISO 9001:2015 ; COC ; Rapport d’inspection tierce partie (SGS, BV) |
| Boulons & écrous | Classe 8.8 / 6.8 / 4.8 ; ASTM A325 ; DIN 7990, DIN 931, DIN 933 ; ISO 4032, ISO 4034 |
| Matériau | Acier angulaire ou acier tubulaire |
| Hauteur | 5–40 m, selon les exigences du projet |
| Vitesse de vent | 0–300 km/h, selon les critères de conception |
| Traitement de surface | Galvanisation à chaud ; Peinture |
| Norme de galvanisation | ASTM A123 / ISO 1461 |
| Durée de vie estimée | Plus de 20 ans |
| Options de couleur | Finition galvanisée (argent) ou peinture système RAL, personnalisable |
| Norme de certification | ||
| Normes de conception | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Vitesse de vent en rafale sur 3 secondes Normes nord-américaines (EIA, UBC, CSA) Normes européennes (Eurocode) | |
| Acier de structure | ||
| Nuances | Acier doux | Acier à haute résistance |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Vitesse de vent de calcul | Jusqu’à 300 km/h | |
| Déflexion admissible | 0,5–1,0° à la vitesse opérationnelle | |
| Résistance à la traction (MPa) | 360–510 | 470–630 |
| Limite d’élasticité (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Allongement (%) | 20 | 24 |
| Résilience (KV) (J) |
27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Boulons & écrous | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normes des propriétés mécaniques | ||
| Boulons | ISO 898-1 | |
| Écrous | ISO 898-2 | |
| Rondelles | ISO 7089 / DIN 125 / DIN 9021 | |
| Normes dimensionnelles | ||
| Boulons (dimensions) | DIN 7990,DIN 931,DIN 933 | |
| Écrous (dimensions) | ISO 4032,ISO 4034 | |
| Rondelles (dimensions) | DIN 7989,DIN 127B,ISO 7091 | |
| Soudage | ||
| Méthode | Soudage à l’arc sous protection CO₂ & soudage à l’arc submergé (SAW) | |
| Norme | AWS D1.1 | |
| Galvanisation | ||
| Norme de galvanisation des sections en acier | ISO 1461 or ASTM A123/A123M | |
| Norme de galvanisation des boulons & écrous | ISO 1461 or ASTM A153/A153M | |
Composants principaux
Boulons d’ancrage
Antenna Mounting Bracket
Copper Grounding Components
Antenna Mast
Lighting Lamps
Optional Components
Communication Tower Bolts
Aviation Obstruction Light
Climbing Ladder
Copper Lightning Rod
Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
Le mât d’éclairage supporte des projecteurs haute puissance et assure une forte luminosité sur de longues distances. L’angle d’éclairage peut être ajusté selon les conditions du site afin d’obtenir un éclairage précis et ciblé.
Hauteur flexible et protection anticorrosion Plusieurs hauteurs sont disponibles, avec des conceptions modulaires par sections, notamment de 18 à 45 mètres. Tous les composants en acier bénéficient d’une galvanisation à chaud assurant une protection durable contre la corrosion.
Système de dissipation thermique et protection IP66 Un dispositif de dissipation thermique dédié, généralement avec boîtier en aluminium, associé à une protection étanche IP66, garantit la stabilité du système d’éclairage lors d’une utilisation prolongée en extérieur.
La structure du mât en acier angulaire est conçue selon des principes parasismiques afin d’assurer une stabilité fiable. Une plateforme de maintenance avec garde-corps de sécurité est installée au sommet, facilitant l’accès des techniciens lors de l’entretien des projecteurs.
Découpe laser
La découpe laser est utilisée pour façonner les composants en acier grâce à un faisceau concentré et à l’évacuation assistée des matériaux. Ce procédé garantit une vitesse de coupe élevée et une excellente précision dimensionnelle (jusqu’à ±0,05 mm), tout en limitant l’impact thermique. Cette approche réduit les risques de déformation et assure des arêtes propres et nettes.
Poinçonnage et cisaillage CNC
Les profilés en acier angulaire sont usinés sur des lignes de poinçonnage et de cisaillage à commande CNC. L’alimentation, le positionnement, le poinçonnage et la coupe sont entièrement intégrés, assurant une production fluide et efficace. La précision du contrôle CNC garantit une qualité constante, y compris pour les composants présentant des géométries complexes.
Galvanisation à chaud et protection de surface
Les pylônes bénéficient d’une galvanisation à chaud comme traitement principal anticorrosion, complétée par un revêtement de protection supplémentaire. La couche de zinc protège efficacement l’acier contre la corrosion et les agressions extérieures, tandis que le revêtement améliore la protection de surface et la durabilité globale. Ce traitement combiné permet aux pylônes de maintenir des performances fiables pendant plus de 20 ans, y compris dans des environnements exigeants tels que les zones côtières, les régions montagneuses et les conditions climatiques extrêmes.
