• Structure du pylône

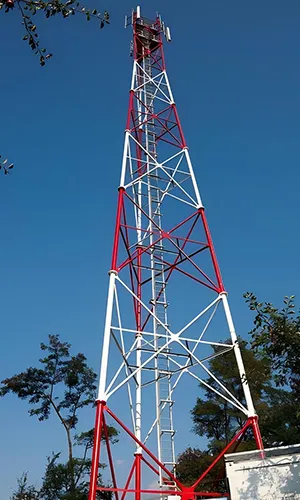

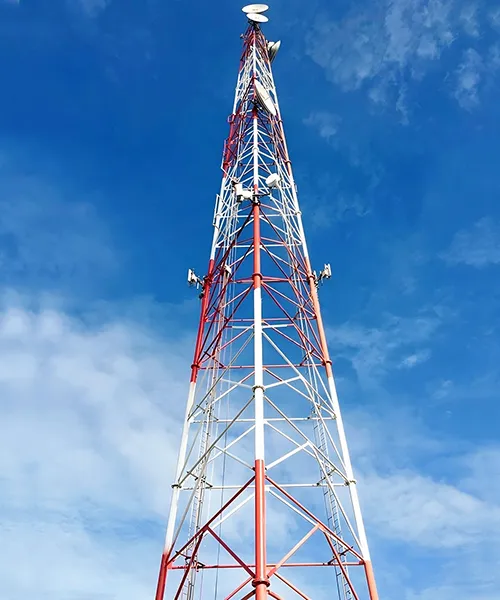

  Le pylône comprend un pied de base, trois jambes en tubes d’acier sans soudure ou soudés haute fréquence, des éléments horizontaux, des contreventements diagonaux, une échelle d’accès, des plateformes, des supports d’antennes et un paratonnerre. Tous les composants sont assemblés par boulonnage afin de garantir une structure triangulaire stable.
• Caractéristiques des matériaux
  Les éléments porteurs principaux sont réalisés en tubes d’acier sans soudure ou soudés, tandis que les éléments horizontaux et diagonaux peuvent être en acier d’angle ou en tubes d’acier. Des moules de précision assurent l’interchangeabilité des pièces pour une production en série.
• Conception des fondations

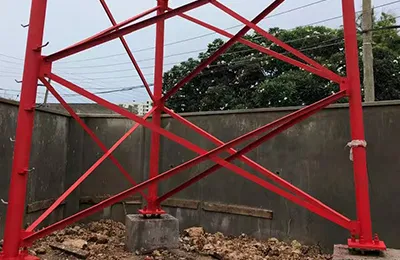

  Grâce à une fondation à trois points, le pylône tubulaire à 3 pieds dispose d’une base compacte et légère, réduisant les coûts de fondation et facilitant les travaux sur site.

Environnements d’installation typiques
Les structures tubulaires à 3 pieds conviennent aux zones suburbaines, aux petites villes et aux zones rurales où le coût du terrain est plus faible et où les exigences esthétiques sont moins strictes. Les zones vallonnées et montagneuses à pression de vent modérée sont recommandées pour une performance optimale et une installation simplifiée.

• Spécifications techniques
• Normes applicables

La configuration triangulaire à trois pieds optimise l’utilisation de l’acier et contribue à réduire la consommation globale de matériaux.

Sa base compacte limite l’emprise au sol, ce qui rend le choix du site plus pratique et plus flexible.

Grâce à une structure globale légère, la charge transmise aux fondations est réduite, ce qui permet de diminuer les coûts de génie civil.

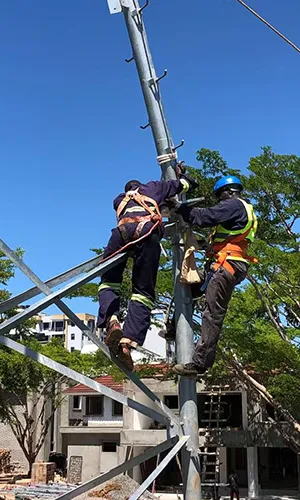

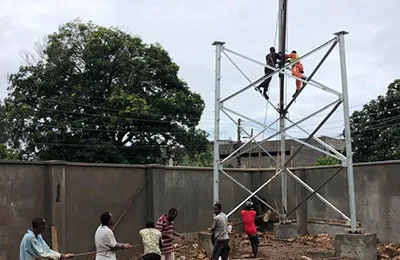

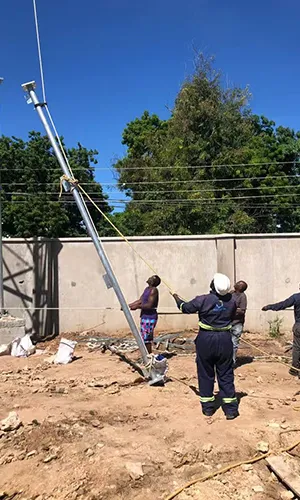

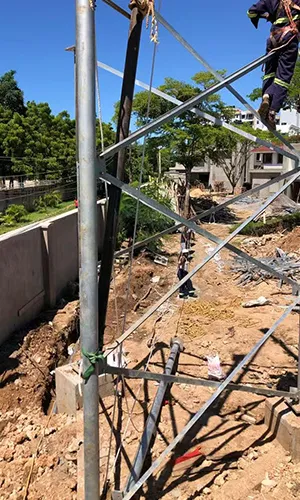

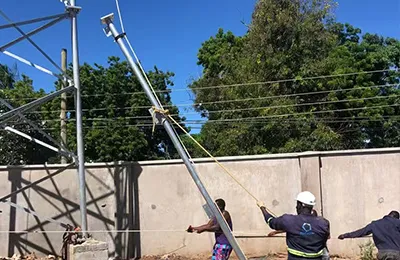

La conception en treillis facilite le transport et le montage sur site, tout en raccourcissant la durée de construction.

Conçue selon la répartition des charges de vent, la structure peut résister à des vitesses allant jusqu’à 50 m/s et répond aux exigences d’intensité sismique de niveau 8, avec une transmission des efforts fluide et stable.

Polissage et finition de surface

• Découpe laser
• Poinçonnage et cisaillage CNC
• Galvanisation à chaud et protection de surface

Découpe laser
La découpe laser est utilisée pour façonner les composants en acier grâce à un faisceau concentré et à l’évacuation assistée des matériaux. Ce procédé garantit une vitesse de coupe élevée et une excellente précision dimensionnelle (jusqu’à ±0,05 mm), tout en limitant l’impact thermique. Cette approche réduit les risques de déformation et assure des arêtes propres et nettes.

Poinçonnage et cisaillage CNC
Les profilés en acier angulaire sont usinés sur des lignes de poinçonnage et de cisaillage à commande CNC. L’alimentation, le positionnement, le poinçonnage et la coupe sont entièrement intégrés, assurant une production fluide et efficace. La précision du contrôle CNC garantit une qualité constante, y compris pour les composants présentant des géométries complexes.

Galvanisation à chaud et protection de surface
Les pylônes bénéficient d’une galvanisation à chaud comme traitement principal anticorrosion, complétée par un revêtement de protection supplémentaire. La couche de zinc protège efficacement l’acier contre la corrosion et les agressions extérieures, tandis que le revêtement améliore la protection de surface et la durabilité globale. Ce traitement combiné permet aux pylônes de maintenir des performances fiables pendant plus de 20 ans, y compris dans des environnements exigeants tels que les zones côtières, les régions montagneuses et les conditions climatiques extrêmes.
